에어컨 결선을 할수있고 일반적으로 일본에서 많이 사용는 VVF 케이블에 대해서 상세히 알아보겠습니다.
Contents
VVF 케이블(전선)
VVF는 약자로서 Vinyl insulated Vinyl sheathedFlat-type cable
600 볼트 이하의 옥내저압 전기케이블로써, 복선의 도선을 절연 비니루 시스로 피복으로 덮여져있습니다.
저압 가내 전선용도로 일본에서는 일반적으로 사용되고있는 전기선케이블입니다.
케이블의 종류와 모양의 구분
VVF케이블의 종류는 전선의 는 심의수와 심의 굵기 , 심을 덮고있는 시스비닐의 모양에 따라서
종류의 분류와 호칭이 다릅니다.

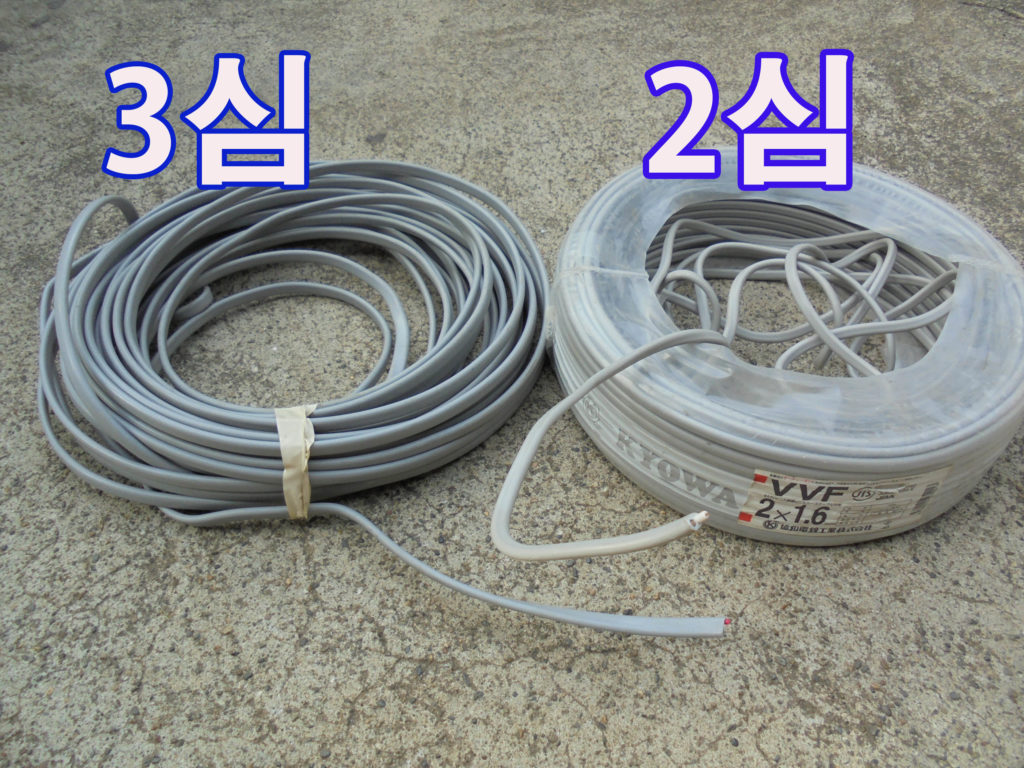

아래사진에서외쪽에 동그랗게 말려있는 케이블은 비닐시스안에 3개의 동선이 들어있어서
VVF케이블 3심선 이라고 하며, 2선이 들어있으면 2심선이라고 합니다.

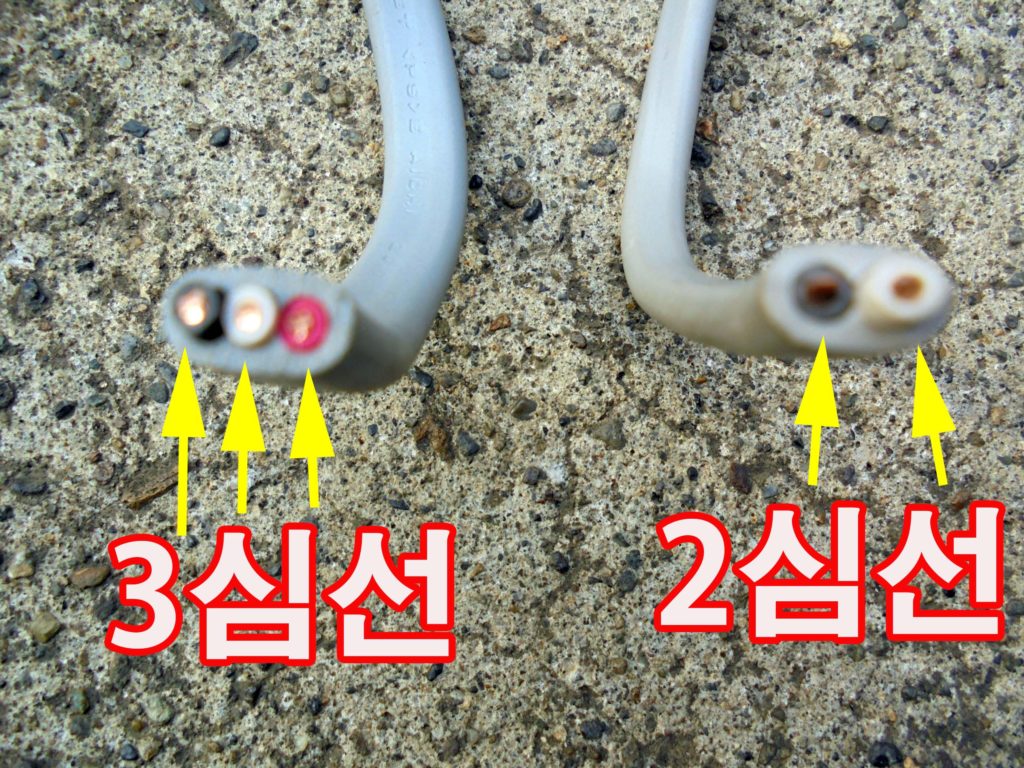

아래사진을 보시면 약간 흐릿하게 찍혀있지만 3심선과 2심성의 단면을 확인할수있습니다.
그리고 비닐시스안에 동심선이 또 비닐피복으로 덮여있는것을 확인할수있습니다.
단선으로 되어있으며, 일반가정이나, 공장, 맨션, 아파트등 장소와 용도에 따라서는 CD관등에 관통시켜서 전선을 보호해가면서 사용하지않고 전선 노출상태로 자유롭게 통선하거나 천정위 벽속으에서
사용할수있다는점이 편리하며, 코스트가 비교적 다른케이블에 비해서 저렴하다는점도장점입니다.
전류의 저항과 열 등에 잘 버텨낼수있도록 2중 비닐 절연 피복구조로 되어있으며
에어컨, 동력기계등의 전원콘센트, 신호선등으로 많이 사용됩니다.
