욕실 타임스위치 교환작업 방법 포인트입니다.

아래 사진과같이 낡은 스위치와 신형 스위치를 교체하는 작업을 하였습니다.

전기공사전 체크포인트-라이센스를 가지고있습니까?



기사님 이거 간단한거 같은데

전기면허가 있어야하나요?



민현
민현

기본은 국가자격 라이센스를 필요로 합니다.

제가 소유한 집인데두요?



민현
민현

그렇습니다. 전기보안법입니다.어느국가든지

전기산업발전과불량공사에서의 화재및 사고,국가적인 피해를

막고 일정한 룰의  공사품질을위해 라이센스제도를 실시하는거죠

개인집이라고해도 국가적인입장에서는 국가의 재산과

소중한 생명이라는 해석입니다.

자기책임하에 작업하시는것은 막을수는 없지만, 기사를 불러서

작업하시는것을 추천합니다.







결선하기전 스위치 뒷부분 접속구 이해하기



전선을 그냥 가지런히 예쁘게 마음대로

꽂아넣어 연결하면 안되나요?
굳이 선을 점프하고 복잡스럽게 하세요. !

민현
민현

반드시 결선도대로 확인하고작업하셔야 합니다. ^^
일단 아래 사진을 참고합니다.  스위치 뒷면을 보시면

간단하게 이해하실수있습니다.





아, 그렇군요.

민현
민현

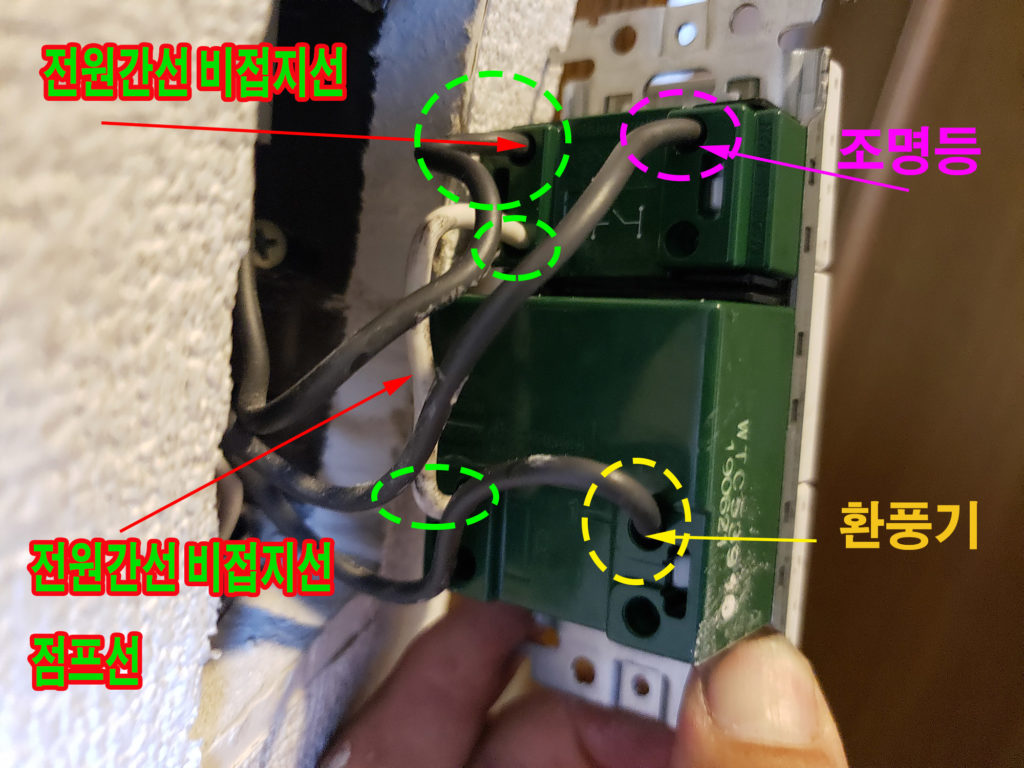

아래 그림의 핑크,노랑, 연두색으로 표시된 원안의 전선구멍에

맞는 전선을 피복제거후 삽입연결하는것을 먼전 파악해야합니다.

분전판 전원간선에서 검정 비접지선이 먼저 윗부분의 연두색원으로 표시된곳을 넣어 연결합니다.

흰색으로 점프를 시킵니다. (전선에는 검정, 하얀색이 있는데...)

검정색으로 점프를 해줘도 좋습니다만, 구별하기가 쉽겠죠?

기구들의 흰색(접지선은)아래 사진에서 보이진 않지만, 콘센트박스

스위치 박스안에서 결선이 되어있습니다. 간선에서 나온 흰색과
결선이 되어있다는 의미입니다.

그리고 핑크색원으로 표시된곳은 조명등에서 오는 검정색선이며

노란색으로 표시된 원안은 환풍기에서 나오는 검정색 전선입니다.

점프시킬때 크로스해서 다른구멍에 넣거나 그러면 쇼트 합선이 발생

하거나 전기가 흐르지 않아 기구가 오작동하거나 작동하지 않는 상황이 발생하겠죠?!

아.복잡해 보였었는데, 위 사진처럼 나누어 표시하고 생각하니

간단하네요.

민현
민현

유튜브영상에서 작업중 등에 가려 이부분이 조금 안보였었는데요.

위 사진을 참고하시면 어렵지 않게 하실수가 있습니다.

아래에 유튜브 영상을 공유해놓을테니 필요하신분은 차고해주세요.



감사합니다. 전기기사님.^^
