기존에 설치되어있는 에어컨을 탈착하는 작업을 할때 에어컨 실내기와 실외기를 분리할 필요가 있습니다.
그방법에 대해서 간단하게 정리해 보았습니다.
Contents
에어컨 펌프다운?
정상적으로 에어컨이 설치되어있는 형태라고함은 흔히 일반가정이나 사무실 등에서 볼수있는것과 같이 실외기는 실외(바깥)에 실내기는 방안의 벽에 혹은 천장
그리고 스탠드형 에어컨이 바닥에 놓여있고 실외기와 실내기가 냉매관으로 연결되어있으며 그 냉매관은 단열재로 감켜 있는 장면일 것입니다.
이사를 한다든지 신형 에어컨을 설치한다든지 리폼 .건축등으로 인해 잠시 에어컨을 탈착 (실외기와 실내기를 떼어내야하는) 하는 작업을 하게 되는데 이런 일련의 행위를 "에어컨 분리" 라고 하며, 정상적으로 사용하는 에어컨의 실외기 실내기 동관 에는 냉매가스로 충만되어 있는 상태( 참고로 시공미스나, 고장으로 냉매가스가 없는 경우도 있습니다.) 에서 실외기의 각 부로 냉매를 몰아넣고 실내기, 냉매동관에는 냉매가스를 남기지 않은 상태에서 전원제거후 동관 실외기를 떼어내는 작업 전까지의 일련의 작업을 "에어컨 펌프 다운"이라고 합니다.
펌프다운에 사용하는 도구
플러스 드라이버, 마이너스 드라이버,매니폴드게이지,몽키스패너,토르크 렌치
2부3부용 육각렌치, 전기용 절연테이프
펌프다운 준비
1.에어컨 전원확보 ( 한국은 220 볼트, 일본은 100볼트 혹은 200볼트 3상동력)
일반적으로 이사집. 혹은 리폼등으로 전원 자체를 끊어놓은( 이사로 인해 전기회사하고 입주자 사이에 계약해지 등을 예로 들수있습니다.)
2. 냉방운전을 한다
냉매가스를 실외기로 몰아넣기(펌프다운) 위해서는 반드시 냉방운전을해야합니다.
3. 각 공구및. 냉매가스 종류에 알맞는 매니폴드 게이지등의 상태.공구상태.전원공급상태
등을 잘 확인합니다.
4. 장갑
5. 4mm 렌치 *사용하는 나라와 메이커 에어컨의 렌치크기 공구등은 사전에 거기에 맞는 걸로 준비 합시다.
리모콘 냉방운전/ 본체 버튼 강제냉방
반드시 전원투입후 에어컨의 냉방운전을 합니다. 난방이나 온방으로는 실외기에 정상적으로
냉매를 몰아넣을수없습니다.(기종과 방법에 따라서는 불가능하지는 않지만 전문적인 엔지니어
등이 아닌이상 은 반드시 냉방으로 운전)
메이커와 에어컨 종류에 따라서 (세계적으로 여러가지 에어컨이 몇십가지에서 몇백여가지의 모양과 형태로 존재합니다.) 반드시 작업전 인터넷으로 관련자료를 찾거나
현지의 그해당 에어컨에 정통한 엔지니어 혹은 작업이 가능한 사람들에게 자문을 구하는것을
추천합니다.
1. 에어컨을 컨트롤 할수있는 리모콘에 강제냉방 /強制冷房/시운전/試運転
라고 버튼에 글이 써있을경우 거기를 눌러 리모콘으로 간단하게 에어컨을 냉방상태로 운전을 합니다. 온도를 최하로 떨어뜨리며 풍량도 강하게 합니다. " 에어컨에 실외기 .실내기 센서가 부착되어있기때문에 겨울철에 냉방을 돌리면 찬바람이 나오는것 같으나 실외기 모터팬.압축,응축기등은 돌지 않고 있습니다.실내에서 냉방으로 온도를
떨어뜨려도 센서가 이미 에어컨에서 낼수있는 16도 17도 온도보다 차가운 겨울철의 10도 13도 등 에어컨자체에서 가장 차갑게 설정된 온도보다 실 내외가 더 춥기때문에 굳이 냉방운전을
하지 않고도(압축-응축-팽창-증발 사이클을 만들지 않고도) 송풍기능만으로도 차가운 바람을 실내에서는 느낄수있기 때문에 실외기 팬을 돌리지 않게 되는 메커니즘인것입니다.소에너지, 절전등의 일정값유지 시스템의 일부로 인버터기 기능 중에서 일정값이 되었을때 작동되는 메커니즘같은 경우를 예로 들수 있습니다.
2. 리모콘에 강제냉방 기능이 없거나, 리모콘분실 고장일경우
본체 응급처치 버튼을 눌러서 강제 냉방 모드로 운전시킵니다.
(이 기능은 이곳 일본에서도 여러메이커 마다 혹은 출시한 모델, 크기 용량, 모양에 따라서
다를 수도 있으므로 관련 자료 참고, 메이커문의 가중요합니다.)

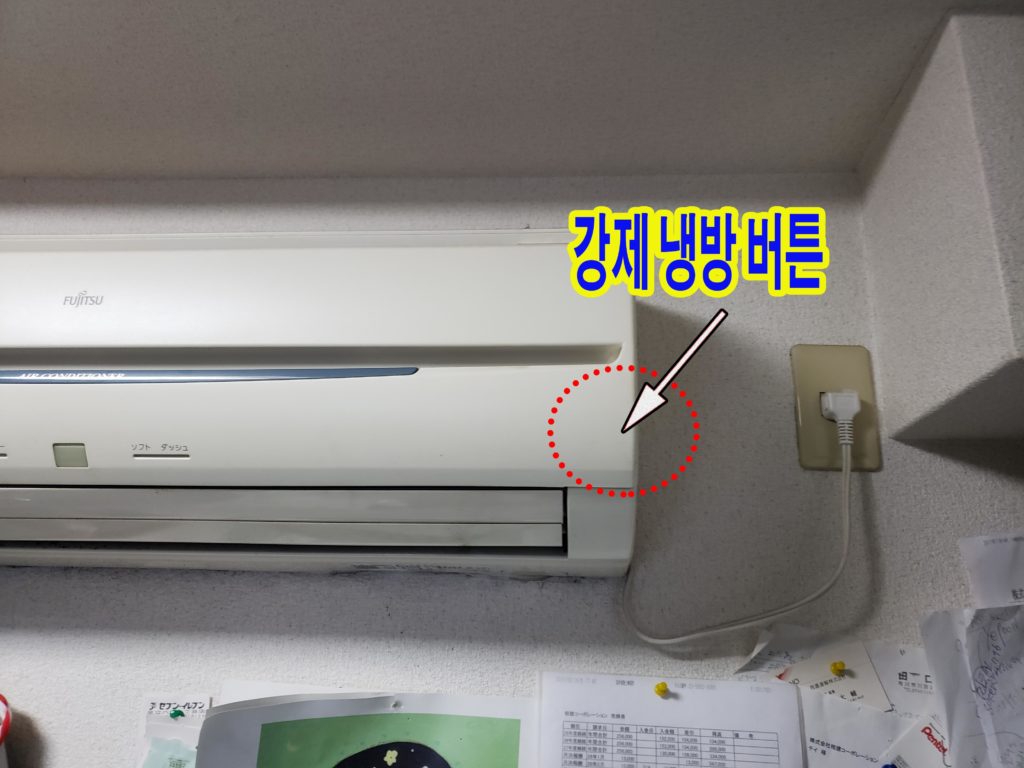

아래 사진은 일본의 "후지츠"라는 모델로 냉매는 R410A 를 사용하며 2008년식
소형 룸에어컨입니다.

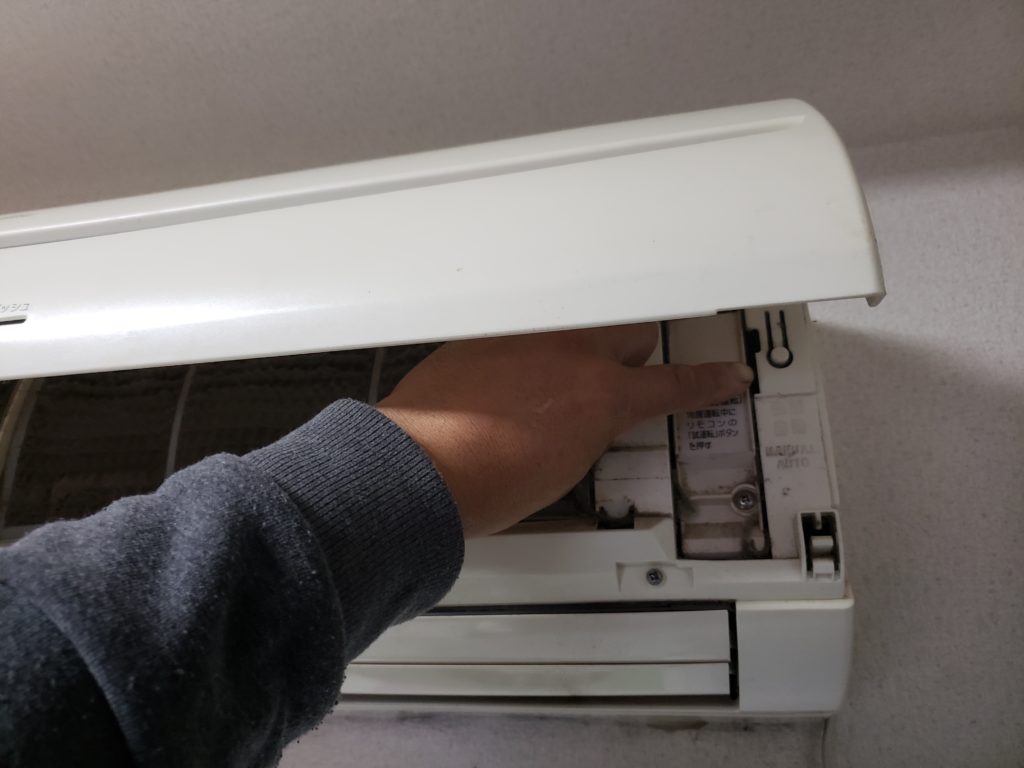

실내기 화장커버(긴 플라스틱 필터커버)를 위로 열면 아래 사진 손가락앞에
동그란 버튼같은 부분을 보실수 있습니다.

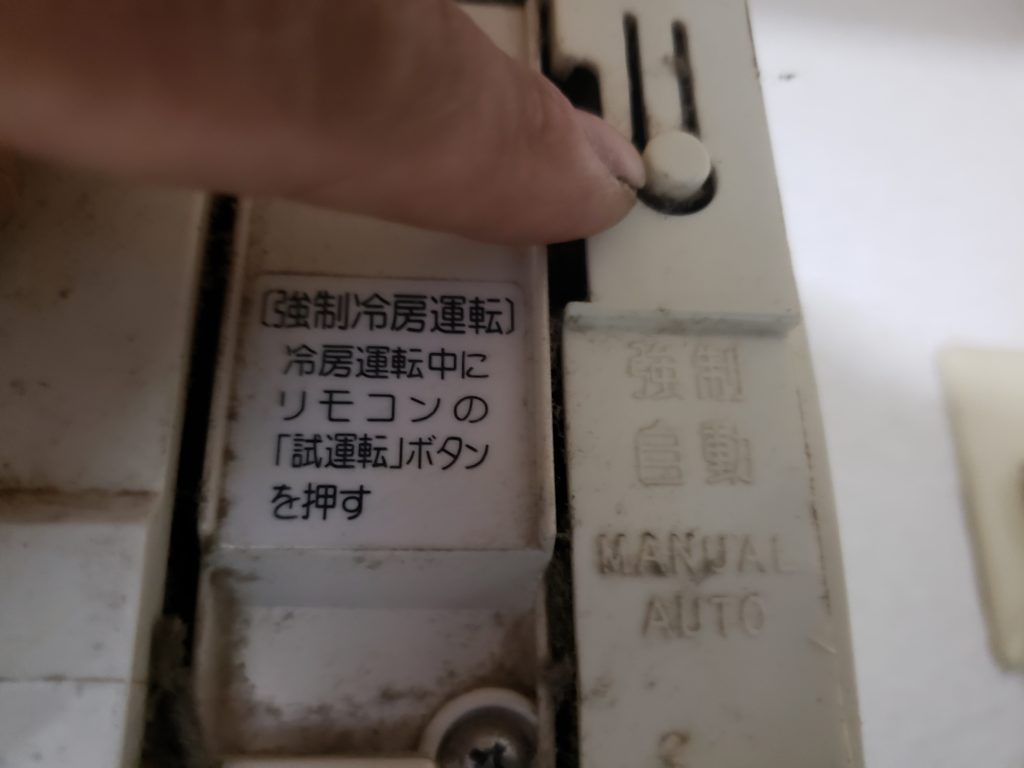

아래 사진 검은색 글은 강제냉방을 할때는 리모콘으로 냉방을 돌린다음 (겨울철이나
냉방운전이 안되는 경우 )리모콘의 "시운전" 버튼을 눌러! 라고 쓰여 있네요.
그것도 없을때는 아래 사진에서 손가락으로 지향하고 있는 버튼을 길게 3초~5초간
누르고 있으면 삐삐삐 라는 소리가 들리고 강제냉방운전에 들어가게 됩니다.
실외기 작업준비
배관 보호 커버를 떼어냅니다.
3방변. 2방변.서비스포트밸브의 커버 너트를 제거합니다.

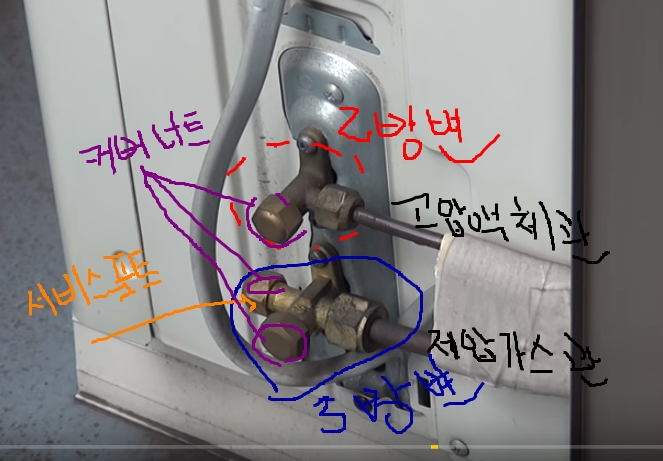

2방변 ? 변이 두개붙어있는 고압액체관변부분 "아래사진 빨강색원으로 둘러쌓인부분을
일본에서는 2번 (일본말로 번을 "방"이라고 표현해서 그냥 2번변⇒2방변 이라 했습니다.)
일본에 살고있어서 일본말섞인 표현은 여러분들이 이해 해주시리라 생각됩니다.^^
그럼 변이 3개가 붙은것을 ? 그렇죠 3방변 이면서 저압 가스관변 이라고도 표현한답니다.

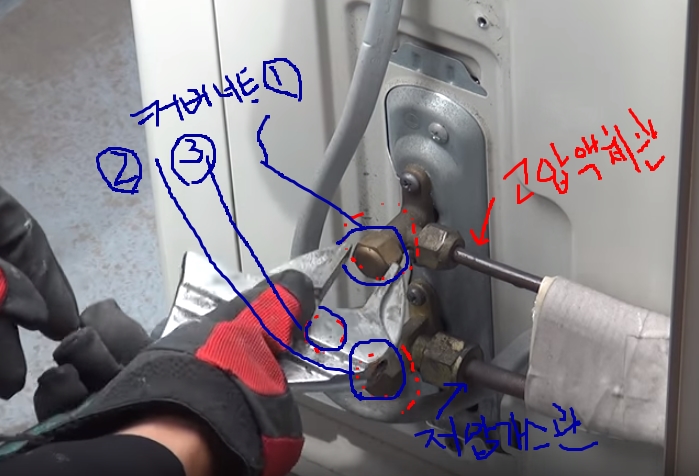

각 커버 너트를 분리해줍니다.
